Cara menggambar flange 3D dengan solidworks

Halo kawan semua, artikel ini adalah postingan pertama saya mengenai belajar menggambar teknik menggunakan software solidworks. Mohon maaf sebelumnya hehehe, kalau bahasanya kurang bagus dan susah dipahami. Dikarenakan saya juga masih dalam tahap belajar, maka alangkah lebih baik marilah kita belajar bersama. Akan saya bagi sedikit cara-cara menggambar teknik khususnya teknik mesin menggunakan software solidworks. Jika ada sesuatu yang kurang pas mohon dimaafkan ya kawan!
Artikel kali ini saya akan membahas bagaimana cara menggambar flange.  Apa itu flange? Flange adalah salah satu sambungan baut dimana dua buah pipa, equipment, valve atau fitting dapat dihubungkan bersama-sama. Oke, kita mulai saja…! Langkah-langkahnya adalah sebagai berikut:
11.       Buka software solidworks di computer kamu, kebetulan saya menggunakan software solidworks  tahun 2014, kurang lebih tampilanya seperti di bawah ini :


22.       Berikutnya Klik : File – New – Part Lalu klik OK, seperti di bawah ini :

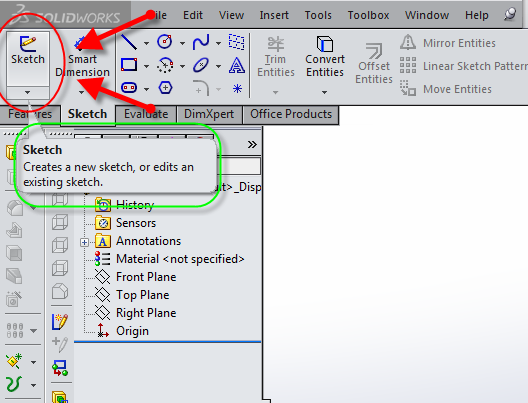

33.       Langkah selanjutnya adalah membuat sketsa 2D dari flange, Klik pada ikon sketch pada pojok kiri atas, untuk lebih jelasnya marilah kita lihat gambar di bawah ini :

Setelah klik ikon sketch akan muncul window seperti di bawah ini yang mana kamu harus menentukan di plane manakah kamu akan membuat sketsa tersebut. Misalkan kita ambil Front plane seperti penampakan di bawah ini :

Klik pada bagian front plane !

44.       Oke, selanjutnya kita membuat gambar dua buah lingkaran dengan ukuran tertentu, misalkan kita akan menggambar flange 4 inchi dengan standar DIN PN 16, Ukuran flange tersebut adalah OD=220mm, ID=115,4mm, T=22mm, PCD=180, Jumlah lubang = 8, Diameter lubang Ø18mm. Klik ikon circle atau linkaran pada menu draw, lihat gambar !

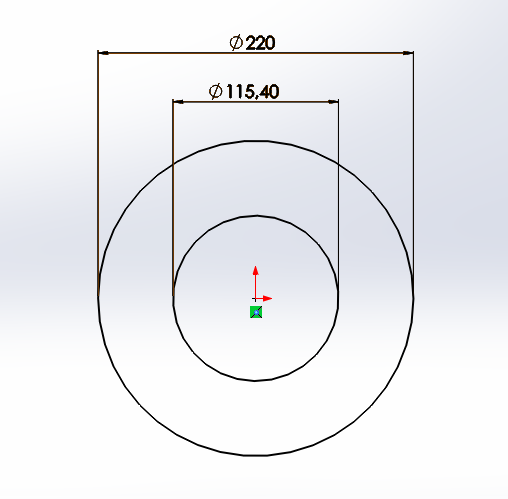

Baiklah kita letakan titik pusat dari lingkaran tersebut pada origin (0,0), Buatlah dua lingkaran dengan satu titik pusat yang sama dengan ukuran yg asal aja untuk sementara, karena kita akan menggunakan smart dimension untuk mengedit ukuran tersebut.  lihat gambar di bawah ini:
Kemudian aturlah ukuran kedua lingkaran tersebut sesuai dengan ukuran pada gambar di atas, tentunya dengan menggunakan smart dimension.
55.       Langkah kelima adalah membuat objek 3d dari sketch yang telah dibuat tadi, yaitu dengan menggunakan feature extrude boss, yang mana letak ikon nya seperti yang terlihat pada gambar di bawah ini :

Setelah klik menu extruded boss akan muncul window extruded boss specification, dan silahkan isi ketentuanya seperti gambar di bawah ini:


isikan untuk kolom jarak ketebalan, untuk kolom yang lain biarkan saja! Setelah itu tekan enter.

66.       Langkah selanjutnya adalah membuat delapan lubang baut dengan feature hole wizard dengan pitch center diameter adalah 180mm, klik ikon hole wizard seperti yang ditunjukan pada gambar di bawah ini :

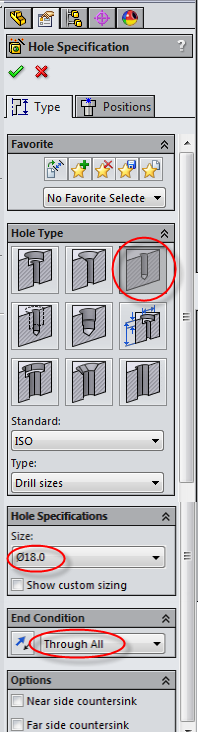

Setelah itu akan muncul hole specification window dan isikan seperti yang trtera pada gambar di bawah ini:
Sesuaikan isian spesifikasi sesuai dengan gambar di samping kiri yang ada lingkaran merah. Untuk isian yang lain biarkan saja! Kemudian klik Position,  lalu buat sketsa dengan garis bantu untuk menentukan posisi lubang maka akan tampak objek 3d seperti gambar berikut, dan klik ok!




77.       Langkah ketujuh adalah memperbanyak jumlah lubang Ø18mm menjadi delapan lubang dengan PCD 180mm, Caranya yaitu klik menu bar circular pattern, dan isikan sepesifikaasinya seperti pada gambar di bawah  ini :
88.       Setelah circular pattern berhasil, langkah berikutnya adalah memberikan chamfer pada sudut – sudut bidang yang tajam, klik pada menu chamfer, kemudian pilih edge atau garis tajam yang akan di chamfer dan isikan tipe dan ukuran chamfer tersebut sesuai gambar di bawah ini :

Lakukanlah langkah – langkah diatas untuk memberikan chamfer pada edge yang lain. Setelah semua langkah diilakukan berarti gambar objek 3d dari flange DN100 DIN PN16 sudah jadi Dan hasil akhirnya akan nampak seperti gambar di bawah ini:


Demikian contoh cara penggambaran flange dengan software solidworks, Apabila ada kekurangan saya mohon maaf yang sebesar – besarnya. Tentunya kritik dan saran yang membangun akan saya harapkan demi kemajuan blog ini. Terimakasih, dan selamat mencoba.
