Membuat Etiket Atau Sheet Format Solidworks

         Membuat Sheet Format Atau Etiket Sendiri.

Pada postingan kali ini saya akaan membahas bagaimana cara membuat sheet format atau etiket sendiri dengan solidwork. Pada dasarnya semua dokumen gambar harus menggunakan standar kepala gambar, baik itu dalam lingkup perusahaan atau sekolah. Saya akan mengambil contoh membuat etiket pada kertas gambar ukuran A4. Di bawah ini urutan langkah – langkahnya :

1.       Pertama  tama buka software solidworks, start > Solidworks.

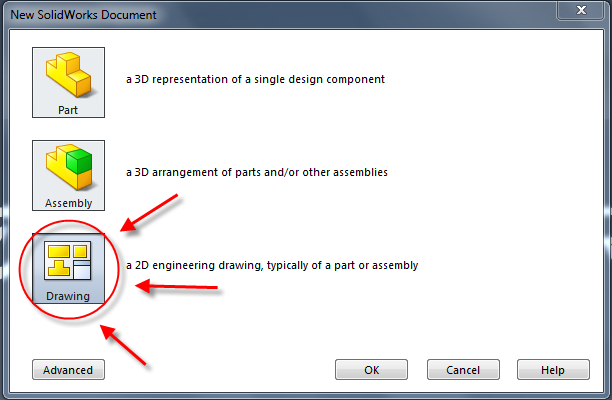

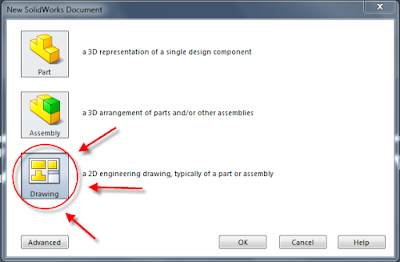

2.       Klik menu File > New > Drawing.

3.       Kemudian akan muncul kotak dialog seperti ini:

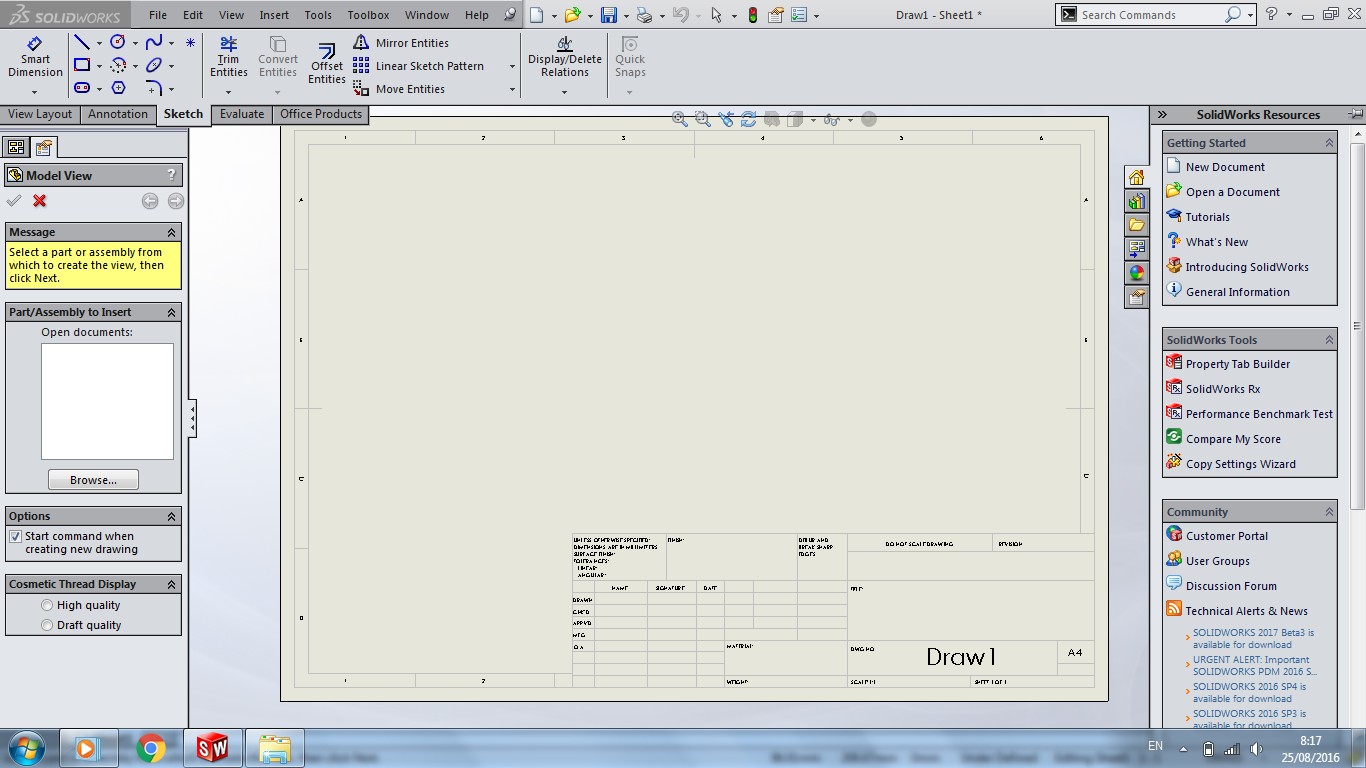

Pilih ukuran kertas misalnya saya ambil contoh A4 (ANSI) Lanscape, sesuai dengan apa yang ditandai pada gambar di atas! Kemudian klik “ok”. Maka akan muncul tampilan baru model view, seperti ini:

Klik tanda silang warna merah apda kotak dialog “model view”, untuk keluar dari perintah model view.

4.       Langkah selanjutnya adalah mengubah kepala gambar standar asli dengan standar kita sendiri, cara nya adalah klik kanan pada area gambar > edit sheet format, maka semua garis akan menyala berwarna biru seperti ini:

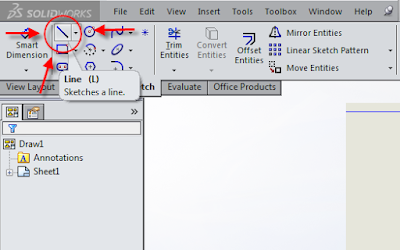

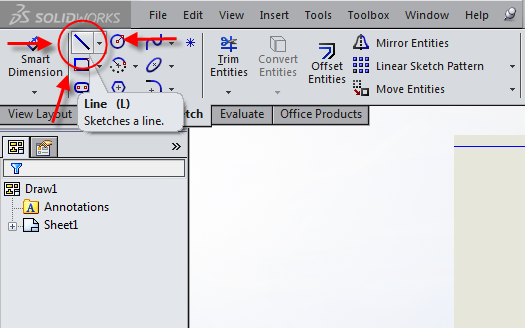

Hapus semua garis dan teks pada kertas gambar! Kemudian mulai membuat garis baru klik ikon “Line”

Kemudian letakan (klik) secara asal dia area gambar dan tarik lurus kearah kanan secukupnya dan klik sekali lagi untuk mengakhiri perintah “Line” tersebut. Selanjutnya klik point (titik) awal garis tersebut, maka akan muncul kotak dialog seperti gambar dibawah ini:

Isilah parameter nya, x=0,0 dan y=0,0, artinya yaitu point (titik) awal dari garis horizontal tersebut dipososokan pada koordinat 0,0, sehingga akan bergeser secara otomatis dari posisi semula yang asal. Perlakukan yang sama dengan point akhir dari  garis tersebut, tetapi dengan koordinat yang berbeda yaitu x=297 dan y=0 (ukuran kertas A4 Landscape adalah 297x210).

Kemudian gambarlah garis tepi yang lainya dengan cara yang sama sesuai ukuran kertas.

Berikutnya adalah meng-offset keempat garis tersebut 5mm kearah dalam, dimaksudkan untuk garis tepi gambar. Klik ikon perintah “offset” seperti dibawah ini:

Cara offset nya adalah isi jarak offset nya 5mm dan klik garis yang akan di offset, dan klik lagi di area sebelah sesuai arah offsetnya! Lihat gambar!

Ulangi semua langkah di atas untuk meng offset empat garis tepi, kemudian potong garis yang  bersimpangan dengan menu “trim”, ikon nya seperti gambar di bawah ini:

Caranya adalah, setelah muncul kotak dialog trim maka pastikan pilih model trim yang sesuai gambar di bawah ini, karena ini pilihan untuk proses trim agar lebih mudah.

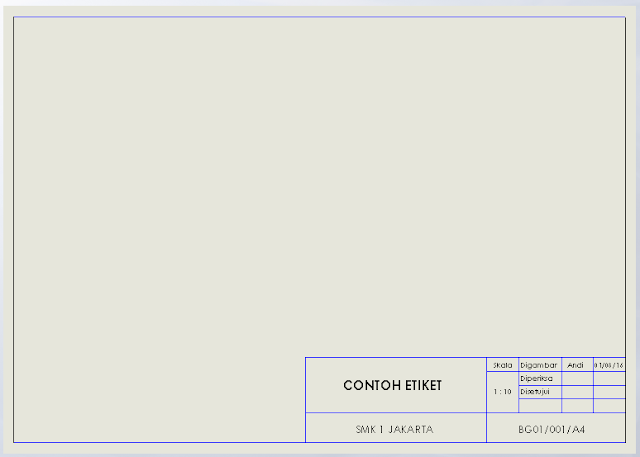

Setelah bisa menggunakan beberapa menu untuk memodifikasi gambar, maka buatlah gambar etiket seperti contoh dibawah ini atau sesuai dengan standar kawan sendiri.

Setelah etiket sudah jadi, langkah selanjutnya adalah memberikan teks dengan menu “note”, ikon menu nya adalah seperti ini:

Tambahkan atau klik pada kolom yang tersedia dan atur posisi dengan cara klik+tahan+seret sesuai posisi yang pas. Atur uluran font nya!

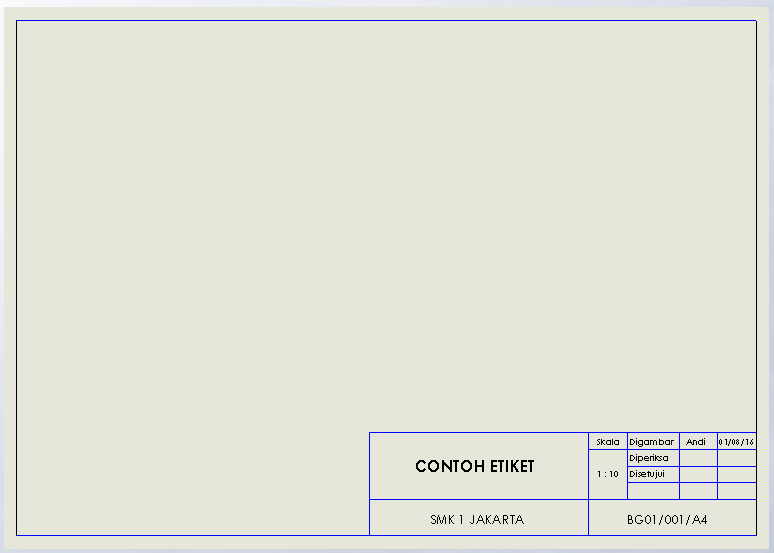

isilah semua kolom sesuai contoh di bawah ini:

5.       Langkah kelima adalah exit edit sheet format, caranya klik ikon “exit edit sheet format”,

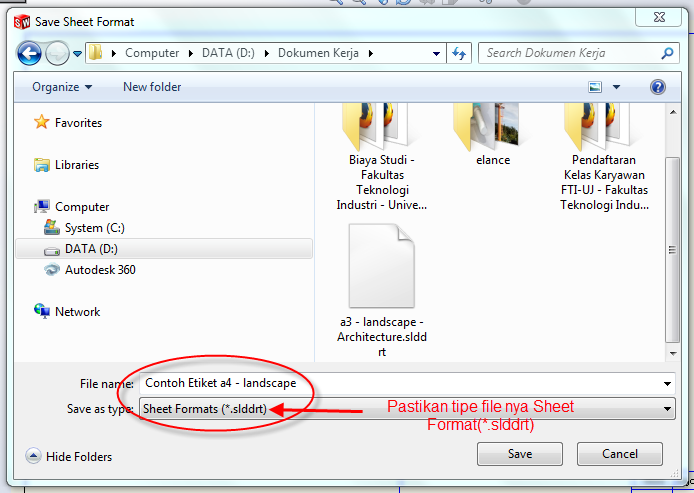

6.       Langkah ini adalah langkah terakhir, yaitu menyimpang faile sheet format atau etiket yang telah dibuat dengan etensi file nya adalah “*.slddrt”, simpan pada folder tersendiri yang mudah untuk diakses dan dengan nama yang lain, klik File > Save Sheet Format,

sepeti gambar di bawah ini:

Okey, Sheet format atau etiket sudah siap dipakai untuk gambar. Cukup sekian share dari saya.

Terima kasih.
